發(fā)展歷史

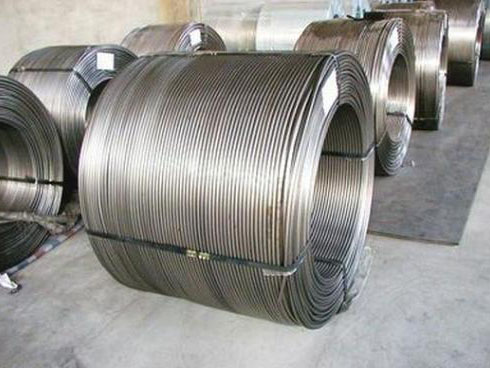

純鈣線(xiàn)（金屬鈣實(shí)芯包芯線(xiàn)）
實(shí)芯純鈣芯線(xiàn)，上世紀(jì)70年代被國(guó)外鋼廠(chǎng)用于鋼水的處理，到今已在世界上廣泛應(yīng)用，特別是在上世紀(jì)90年代薄板連鑄技術(shù)的興起和快速發(fā)展，實(shí)芯純鈣芯線(xiàn)的優(yōu)勢(shì)已被多數(shù)有名鋼廠(chǎng)認(rèn)同。目前實(shí)芯純鈣芯線(xiàn)在北美市場(chǎng)占有率已超過(guò)70，歐洲市場(chǎng)已達(dá)40，我國(guó)近年已有不少鋼廠(chǎng)進(jìn)口實(shí)芯純鈣芯線(xiàn)，且取得了良好的經(jīng)濟(jì)效益與社會(huì)效益。
主要指 標(biāo) | 鈣芯線(xiàn)中Ca% | 鈣芯線(xiàn)重g/m | 鈣芯線(xiàn)重量：鋼帶重量 |
97.0±1.0 | ≥67.0 | ≥3：7 |
技術(shù)標(biāo)準(zhǔn)
其技術(shù)標(biāo)準(zhǔn)及功能如下：
實(shí)芯純鈣包芯線(xiàn)設(shè)計(jì)及功能要求
(1)采用自制的￠7.5-￠7.8mm規(guī)格的純鈣線(xiàn)作為包芯線(xiàn)的芯料。
(2)采用冷軋光亮鋼帶，與鈣鐵包芯線(xiàn)相比，采用鋼帶厚度更厚，對(duì)純鈣芯線(xiàn)進(jìn)行包覆，實(shí)芯純鈣包芯線(xiàn)直徑∮9.5±0.5mm。
(3)包芯線(xiàn)線(xiàn)徑均勻，具有抗拉強(qiáng)度高、韌性好、不易斷線(xiàn)等優(yōu)點(diǎn)，更利于喂線(xiàn)量準(zhǔn)確控制。
(4)能夠適用于硅鈣包芯線(xiàn)、鈣鐵包芯線(xiàn)所精煉處理的鋼種，且鈣的收得率提高52%以上。
(5)采用現(xiàn)有喂線(xiàn)設(shè)備，在較低的喂線(xiàn)速度下實(shí)現(xiàn)更深的鋼水喂入深度，喂線(xiàn)量易準(zhǔn)確控制，喂線(xiàn)過(guò)程穩(wěn)定。
(6)芯線(xiàn)致密且包裹嚴(yán)密，可以?xún)?chǔ)存更長(zhǎng)的時(shí)間也能保證使用效果。
主要優(yōu)勢(shì)
實(shí)芯純鈣包芯線(xiàn)優(yōu)勢(shì)
1)鈣元素收得率提高，采用喂入本廠(chǎng)開(kāi)發(fā)的實(shí)芯純鈣包芯線(xiàn)后，對(duì)于以SPHC為代表的低碳低硅鋼鈣的收得率平均達(dá)15%以上，鈣的使用效率較硅鈣包芯線(xiàn)提高52%左右。
2)降低成本明顯。噸鋼實(shí)芯純鈣包芯線(xiàn)的喂入重量只相當(dāng)硅鈣包芯線(xiàn)的38%左右。
3)更加有利于純凈鋼生產(chǎn)。
4)減少和消除連鑄鋼的水口堵塞。
5)降低了作業(yè)強(qiáng)度
